Клапаны обратные подъёмные муфтовые нержавеющие 16нж48нж в Твери

Клапаны обратные 16нж48нж в Твери

Клапаны обратные 16нж48нж - это защитная трубопроводная арматура подъёмного типа, изготовленная из коррозионностойкой (нержавеющей) стали. Обозначение расшифровывается так: 16 - тип арматуры (клапан обратный), нж - материал корпуса (нержавеющая сталь), 48 - номер модели, нж - материал уплотнения затвора (нержавеющая сталь). Клапан автоматически предотвращает обратное движение потока рабочей среды и не требует ручного управления. Затвор уплотнён «металл по металлу», что позволяет применять изделие на средах с высокими давлениями и температурами.

Конструкция

Клапан представляет собой корпус со штуцером, в котором размещён подъёмный золотник (шток-затвор), прижимаемый к седлу пружиной или под действием собственного веса. Основные элементы конструкции:

• корпус из нержавеющей стали с седлом;
• подъёмный золотник (шток-затвор) из нержавеющей стали;
• пружина, удерживающая затвор в закрытом положении;
• уплотнительные кольца и крышка.

Принцип работы

Среда подаётся под затвор (в направлении стрелки на корпусе), приподнимает золотник и проходит дальше по трубопроводу. При снижении давления или прекращении подачи пружина и обратный напор среды опускают золотник на уплотнительную поверхность седла - проходное сечение закрывается, и обратный поток блокируется. Срабатывание полностью автоматическое, без участия персонала.

Особенности и преимущества

• защита оборудования и магистралей от обратного потока и гидроударов при резких скачках давления;
• коррозионностойкое исполнение - пригодность для агрессивных сред;
• уплотнение «металл по металлу» - работа при высоких давлениях и температурах;
• автоматическое действие - не требует привода, управления и обслуживания в процессе работы;
• компактность и простой монтаж;
• класс герметичности «В» по ГОСТ 9544-2015 / ГОСТ Р 54808-2011;
• климатические исполнения У, ХЛ, УХЛ по ГОСТ 15150-69.

Основные разновидности

• муфтовые - с внутренней резьбой, удобны на малых трубных узлах;
• фланцевые - с присоединением по ГОСТ 12815-80 (исполнения 1(B), 7(J) и другие - по согласованию);

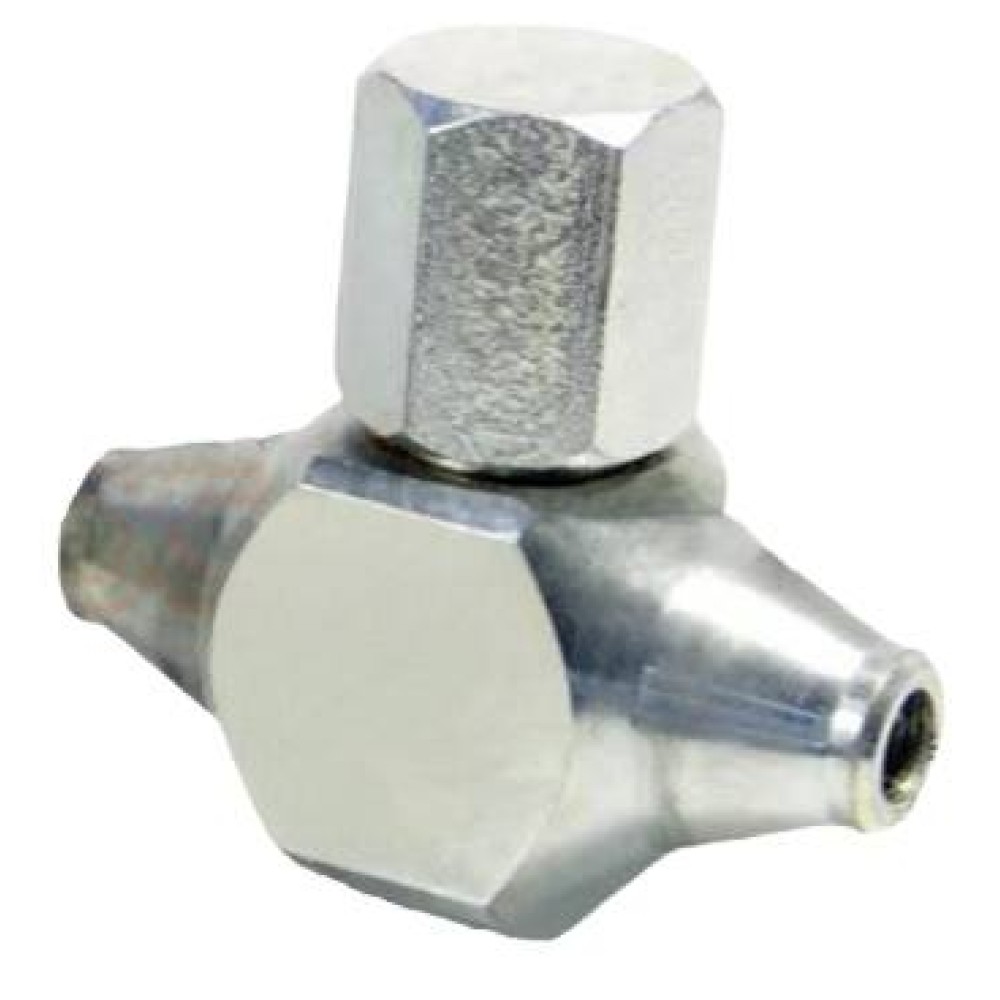

• под приварку - для неразборных соединений на технологических линиях;
• штуцерные и штуцерно-ниппельные исполнения серии «Компакт» для монтажа на стальные трубки;
• исполнения с повышенным классом герметичности и различным номинальным давлением (Ру от 16 до 400 кгс/см²).

Где применяется

• нефтедобывающая, газовая и нефтегазоперерабатывающая отрасли;
• нефтехимическая и химическая промышленность;
• трубопроводы пара и горячей воды, тепловые сети;
• системы газоснабжения;
• системы пожаротушения;
• энергетическое оборудование и технологические линии, где нужно исключить обратный поток среды.

Ограничения конструкции

• клапан чувствителен к загрязнённой среде с крупными механическими частицами - возможно заклинивание затвора;
• не прямоточное проходное сечение - повышенное гидравлическое сопротивление по сравнению с прямоточными клапанами;
• подъёмный затвор требует строго горизонтального монтажа крышкой вверх (или установки по стрелке на корпусе);
• на клапанах малого прохода ограничено проходное сечение, что увеличивает потери давления.

Варианты управления

• клапан полностью автоматический - управление осуществляется автоматически под действием давления среды и усилия пружины;
• ручное управление и дополнительные приводы не предусмотрены и не требуются.

Рабочие среды

• вода, пар, воздух;
• нефть, нефтепродукты, жидкие и газообразные углеводороды;
• природный и топливный газ;
• агрессивные и неагрессивные жидкие среды - кислоты, щёлочи, солевые смеси, не влияющие на материал деталей клапана.

Рабочая температура - от –60 до +425 °C в зависимости от исполнения.

Виды присоединения

• муфтовое - внутренняя резьба;
• фланцевое - по ГОСТ 12815-80 и другим стандартам;
• под приварку - сварное соединение;
• штуцерное и штуцерно-ниппельное (для серии «Компакт»);
• резьбовые варианты М, Rc, G, K, NPT от ½ до 2 дюймов.

Материал корпуса и запорного элемента

• корпус и запорный элемент (золотник, седло, уплотнение) - коррозионностойкие стали типа 08Х18Н10Т, 12Х18Н10Т, 12Х18Н9ТЛ;
• уплотнение затвора - «металл по металлу» из нержавеющей стали, что исключает применение мягких уплотнителей и расширяет диапазон температур.

Наиболее востребованные диаметры и давления

• условные диаметры - от Ду15 до Ду50 мм (Ду15, Ду20, Ду25, Ду32, Ду40, Ду50);
• номинальное давление - Ру 16, 25, 40, 63, 100, 160, 250, 400 кгс/см² (1,6–40 МПа);
• наиболее ходовые исполнения - Ду15–Ду50 при Ру 1,6 и 16 МПа (16 и 160 кгс/см²).

Основные производители в России

• Пермский трубопроводный завод (ПТЗ);
• НефтеХимИнжиниринг (НХИ);
• Пензенский завод арматуростроения (ПЗА);
• «Сенсор»;
• «Динамика».

Наиболее популярные бренды

• ПТЗ;
• НХИ;
• ПЗА;
• Сенсор;
• Динамика.

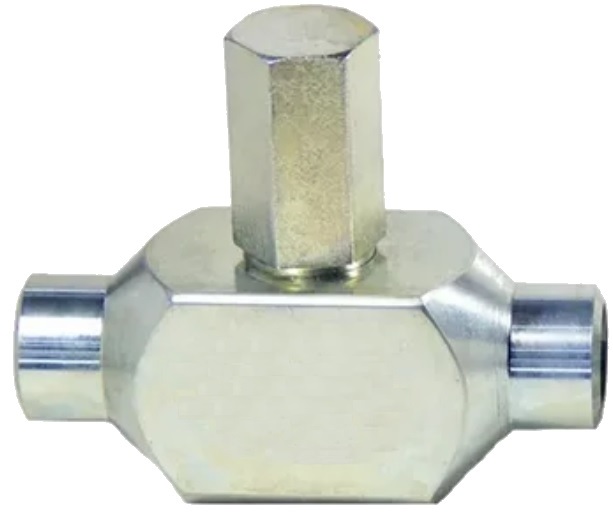

Муфтовые нержавеющие клапаны 16нж48нж: где применяем

Муфтовое нержавеющее исполнение - рабочая лошадка компактных технологических узлов: импульсные и дренажные линии, обвязка дозаторов, установки с агрессивными средами, где фланцы избыточны. Типоряд - Ду 15, Ду 20, Ду 25, Ду 32, Ду 40 и Ду 50 (DN 15–DN 50). Уплотнение «металл по металлу» из нержавеющей стали работает при давлениях до Ру 400 кгс/см² и температурах до +425 °С, поэтому серия закрывает и высоконапорные задачи, недоступные мягким уплотнениям. Резьба подбирается под трубопровод: доступны исполнения М, Rc, G и NPT от 1/2 до 2 дюймов - при заказе уточняйте тип. Помните про чувствительность затвора к крупным загрязнениям: перед клапаном полезен фильтр. Отгрузку по заявкам делаем в течение рабочего дня, документы идут в комплекте с каждой партией.

Частые вопросы о клапанах обратных 16нж48нж в Твери

1. Выдаёте ли вы паспорт завода-изготовителя и сертификат на каждую партию?
   Да, на каждую партию отгружаем полный комплект документов.
2. Заберёте ли груз до терминала транспортной компании?
   Да, доставка до терминала ТК выполняется бесплатно.
3. Как быстро выставите счёт?
   На складские позиции - в течение 2 часов.
4. С какой суммы начинается минимальный заказ?
   С 5000 рублей.
5. Работаете ли вы по тендерам?
   Да, участвуем в тендерах.
6. Можно ли увидеть фото товара до отгрузки?
   Да, по запросу пришлём фото клапанов.
7. На какое давление рассчитан клапан 16нж48нж?
   От Ру 16 до Ру 400 кгс/см² (1,6 - 40 МПа) в зависимости от исполнения.
8. Подойдёт ли клапан 16нж48нж для кислот и щелочей?
   Да, коррозионностойкие стали серии совместимы со многими агрессивными средами. Совместимость конкретной среды проверяйте по спецификации проекта.
9. Какие резьбовые варианты бывают?
   Исполнения М, Rc, G, K и NPT от 1/2 до 2 дюймов - подбирается под трубопровод.
10. Есть ли малогабаритная серия?
    Да, для стальных трубок выпускается серия «Компакт» - штуцерные и штуцерно-ниппельные исполнения.

Почему выгодно приобретать обратные клапаны оптом у нас

1. Прямой импорт из Китая - цены до 30% ниже рыночных. Контейнерные поставки без посредников дают минимальную стоимость за штуку и стабильное наличие на складе.
2. Товарный кредит для постоянных клиентов. Отгружаем с отсрочкой платежа до 2 месяцев, чтобы не вымывать оборотные средства.
3. Изготовление и токарная обработка по чертежам от 5 дней. Проточим уплотнительные поверхности, нанесём покрытие или сделаем клапан по вашему ТЗ.
4. Полный комплект документов на 100%. Паспорт, сертификат соответствия и ГТД на каждую партию. Продукция - в допусках ГОСТ 9544-2015.
5. Скидки до 30% от розничной цены. Система скидок зависит от объёма закупки; особые условия для крупных заказов и снабженцев.
6. Быстрый расчёт и складской сервис. Счёт на складские позиции - в течение 2 часов, по запросу пришлём фото перед отгрузкой.
7. Бесплатная доставка до терминала ТК. Отправляем по всей России проверенными транспортными компаниями.
8. Комплектация «под ключ» из Китая. Привезём под заказ любые клапаны, отводы, элементы трубопровода и запорную арматуру.
9. 16нж48нж - муфтовый монтаж без фланцев: быстрая замена на компактных линиях из нержавеющей стали.

Где купить клапаны обратные 16нж48нж в Твери

Купить клапаны обратные 16нж48нж по цене завода-производителя можно в нашей компании. Подберём модель по техническим характеристикам, условиям среды и другим параметрам.

Сколько стоят клапаны обратные 16нж48нж в Твери

Цена на клапаны обратные 16нж48нж зависит от объёма закупки, наличия на складах и стоимости доставки (если везём под заказ из России) или от производства под заказ. Отгрузка возможна по всей России, в том числе в Твери.
