Краны шаровые стальные LD КШ.Ц.П.Р (КШЦПР с редуктором)

Краны шаровые стальные LD КШ.Ц.П.Р (КШЦПР с редуктором) в Твери

Определение

Краны шаровые стальные LD КШ.Ц.П.Р (КШЦПР с редуктором) - цельносварной стальной шаровый кран торговой марки LD. Присоединение - приварное присоединение (под приварку), управление - механический редуктор. Сварной корпус без разъёмов в потоке исключает утечки по прокладкам и не требует обслуживания. Затвор - шар с проходным отверстием, поворот на 90°. Среда до +200 °C.

Расшифровка названия (маркировки)

Структура условного обозначения:

• КШ - кран шаровой
• Ц - цельносварной корпус
• П - приварное присоединение (под приварку)
• Р - управление: механический редуктор
• П/П - полнопроходное исполнение
• Н/П - неполнопроходное исполнение
• 01 / 02 / 03 - исполнение по материалу корпуса: 12Х18Н10Т / сталь 20 / 09Г2С (Energy)
• GAS - исполнение для газообразных сред

Примеры маркировки

• КШ.Ц.П.080/070.016.Н/П.02 - цельносварной неполнопроходной Ду 80 (эфф. 70 мм), Ру 1,6 МПа, сталь 20.
• КШ.Ц.П.050.040.П/П.02 - цельносварной полнопроходной Ду 50, Ру 4,0 МПа.

Основные технические характеристики

Ключевые параметры Краны шаровые стальные LD КШ.Ц.П.Р (КШЦПР с редуктором):

Разновидности исполнения

• полнопроходной (П/П) и неполнопроходной (Н/П) тип прохода
• исполнение 02 - сталь 20; исполнение 01 - нержавеющая сталь 12Х18Н10Т; исполнение 03 - хладостойкая сталь 09Г2С (серия Energy)
• серия GAS - исполнение для газообразных сред, фланцы по ГОСТ 33259

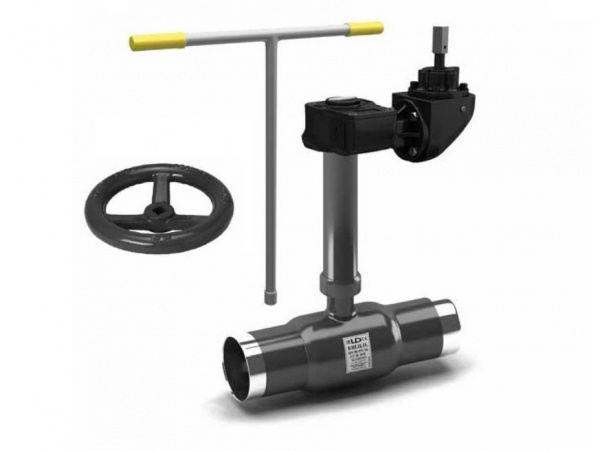

• исполнение с удлинённым шпинделем для подземной установки (приварные краны)
• управление: рукоятка, механический редуктор LD-РЧЧ, электропривод или пневмопривод
• приварное присоединение с механическим редуктором

Конструкция и ключевые элементы

• цельносварной корпус: патрубки и чаша соединены сварными швами, разъёмов в полости нет
• шаровая пробка из нержавеющей стали с полированной сферой
• два сёдла из фторопласта Ф-4К20 с пружинным поджимом к шару
• шпиндель с уплотнением горловины, опорное кольцо из стали AISI 409
• подшипники скольжения из фторопласта Ф-4
• управление: рукоятка-рычаг, механический редуктор или привод через ISO-площадку

Материал корпуса и основных элементов

Принцип работы

Затвор крана - шар со сквозным отверстием. Поворот штока на 90° совмещает отверстие с осью трубопровода - поток открыт; обратный поворот подставляет потоку глухую сторону шара - поток перекрыт. Сёдла из фторопласта поджимаются пружинами к сфере, поэтому герметичность сохраняется при перепадах давления и температуры. Разборные краны позволяют обслуживать узел затвора без снятия с трубопровода.

Рабочие среды и сферы применения

• вода питьевая и техническая
• природный газ по ГОСТ 5542
• сжиженные углеводородные газы
• нефтепродукты и горюче-смазочные материалы
• нейтральные жидкости и газы без абразивных примесей

Правила эксплуатации и ограничения

• запорная арматура: рабочие положения - только "открыто" и "закрыто"
• не допускается дросселирование потока и использование крана как опоры трубопровода (ГОСТ Р 53672)
• не превышайте Ру и диапазон температур, указанные в паспорте изделия
• при отрицательных температурах исключайте замерзание остатков среды в полости крана
• периодически проверяйте затяжку фланцевых соединений

Как выбрать, на что обратить внимание

• определите рабочую среду и исполнение по материалу корпуса (01, 02, 03, GAS)
• выберите тип присоединения под конкретный трубопровод
• задайте Ду и Ру по проекту; для магистралей и пропуска очистных устройств берите полнопроходное исполнение
• подберите управление: рукоятка, механический редуктор или привод
• сверьте строительную длину и присоединительные размеры с проектом
• запросите паспорт изделия и сертификаты до отгрузки

Наиболее востребованные диаметры и давления

Наиболее востребованы типоразмеры: Востребованные типоразмеры Краны шаровые стальные LD КШ.Ц.П.Р (КШЦПР с редуктором): по каталогу производителя, давления 1,6; 2,5; 4,0 МПа (значение зависит от Ду).

Преимущества

• сварной корпус: утечек по разъёмам нет, обслуживание не требуется
• герметичность класса А по ГОСТ 9544
• ресурс 10 000 циклов
• минимальное гидравлическое сопротивление у полнопроходных исполнений
• меньше масса и строительная длина, чем у задвижек
• хладостойкое исполнение Energy: работа до -60 °C

Сфера применения Краны шаровые стальные LD КШ.Ц.П.Р (КШЦПР с редуктором)

• теплоснабжение и теплосети
• водоснабжение и водоотведение
• ЖКХ и городская инженерная инфраструктура
• газораспределительные сети, ГРП и ШРП
• блочно-модульные котельные
• нефтеперерабатывающая промышленность
• промышленные технологические трубопроводы

Эксплуатация и монтаж

• положение установки на трубопроводе - любое
• фланцевое присоединение: крепёж и прокладки - по ГОСТ 12815 или ГОСТ 33259
• приварное присоединение: сварку выполняйте по паспорту, не допуская перегрева шарового узла
• после монтажа проведите опрессовку участка
• перед пуском удалите окалину и абразивные частицы промывкой или продувкой трубопровода

Технические аналоги

технические аналоги - цельносварные стальные шаровые краны других производителей с теми же Ду, Ру и классом герметичности А; при реконструкции краны LD ставят вместо чугунных задвижек 30с41нж, 30ч6бр и поворотных дисковых затворов

Часто задаваемые вопросы

Что означает маркировка КШ.Ц.Ф.080/070.016.Н/П.02?
КШ.Ц - цельносварной корпус, Ф - фланцевое присоединение, 080/070 - Ду 80 с эффективным диаметром 70 мм, 016 - Ру 1,6 МПа, Н/П - неполнопроходной, 02 - корпус из стали 20.

На какое давление рассчитан кран?
Ряд давлений - 1,6; 2,5; 4,0 МПа (значение зависит от Ду). Точное значение для выбранного Ду смотрите в каталоге и паспорте.

Какой диапазон рабочих температур?
От -40 до +200 °C для исполнений из стали 20 и от -60 до +200 °C для исполнений 01 и 03 (Energy) из стали 09Г2С и 12Х18Н10Т.

Какой класс герметичности у кранов LD?
Класс А по ГОСТ 9544 - максимальный класс герметичности затвора.

Можно ли КШ.Ц.П использовать для регулирования потока?
Нет. Это запорная арматура: рабочие положения - только открыто и закрыто. Для дросселирования у LD есть регулирующие краны серии Regula.

Чем серия Energy отличается от базовой?
Корпус из хладостойкой стали 09Г2С или нержавеющей 12Х18Н10Т: кран работает при -60 °C, климатическое исполнение - ХЛ.

Какие документы идут с краном?
Паспорт изделия, декларации соответствия ТР ТС 010/2011 и ТР ТС 032/2013; у кранов Стрижи дополнительно сертификат Газсерт.

Требуется ли обслуживание кранов LD?
Цельносварные краны не требуют обслуживания весь срок службы. Разборные краны серии 11с67п допускают ревизию и замену уплотнений без вырезки из трубопровода.

Какие аналоги есть у КШ.Ц.П?
Стальные шаровые краны других заводов с теми же Ду, Ру и таблицей фигур 11с67п; при замене устаревшей арматуры - чугунные задвижки 30с41нж и поворотные дисковые затворы.

Можно ли устанавливать кран в любом положении?
Да, положение установки - любое. Для подземной установки приварных кранов предусмотрено исполнение с удлинённым шпинделем.

Купить Краны шаровые стальные LD КШ.Ц.П.Р (КШЦПР с редуктором) в компании DN-PN.RU

Краны шаровые стальные LD КШ.Ц.П.Р (КШЦПР с редуктором) можно купить у официального дилера - компании DN-PN.RU. Здесь действует оптовая цена от производителя: актуальный прайс-лист и стоимость конкретного типоразмера уточнит менеджер. К каждому крану прилагаются паспорт изделия и сертификаты соответствия. Возможна доставка по России, скидки от объёма заказа. Оставьте заявку на сайте, чтобы узнать точную цену и срок поставки.
